מצלמה לעגורן: כל מה שצריך לדעת על צפייה מתוך עגורן ובחירת מצלמה למנוף
מצלמה לעגורן: המדריך המקצועי לבחירה, התקנה ותפעול באתר בנייה
מצלמת PTZ מותקנת על זרוע עגורן צריח – מאפשרת למנופאי ראיית לילה ובקרת מטען בזמן אמת
מנופאי שיושב בקבינה בגובה 60 מטר ומניף מטען של שלושה טון מאחורי חזית הבניין, בלי לראות אותו, סומך על קול ברדיו ועל אתת שמנופף בידיים. זה לא תרחיש נדיר. זו שגרת היום באלפי אתרי בנייה בישראל, וזו בדיוק הנקודה שבה תאונות קורות. השטח המת של עגורן צריח אינו בעיה תיאורטית. הוא הסיבה המרכזית לכמעט-תאונות, לעיכובים, ולמתח מתמשך בין צוות הקרקע לבין המנופאי.
שוק מערכות הצפייה לעגורן התבגר. מה שהיה פעם ציוד יוקרה הפך לסטנדרט תפעולי, ובמאמר הזה נסביר בדיוק מה עובד בשטח, מה לא, ועל מה לא לוותר לפני שסוגרים ספק.
במאמר זה נסקור
- למה מצלמה לעגורן הפכה לסטנדרט בטיחותי ותפעולי באתרי בנייה
- ההבדל בין מצלמה לעגורן צריח לבין מצלמה למנוף נייד
- מפרט טכני שחשוב לדעת – זום, חיישן, IP ומייצב תמונה
- אפשרויות תקשורת ושידור: Wi-Fi, סלולר, רדיו וכבל
- התקנה, הפעלה וניהול הרשאות לפי גורמים באתר
- מה לבדוק לפני שסוגרים ספק – צ'ק ליסט מסחרי מלא
תוכן עניינים – לחצו לפתיחה
- מה זה מצלמה לעגורן ולמה זה הפך לסטנדרט
- איך מצלמה לעגורן משפרת בטיחות ומפחיתה כמעט-תאונות
- ההבדל בין מצלמה לעגורן צריח לבין מצלמה למנוף
- מפרט שחשוב בבחירת מצלמת PTZ לבנייה
- איזה זום צריך כדי לראות את המטען מהקבינה
- עמידות בתנאי שטח – אבק, גשם ולילה
- התקנה על עגורן צריח בלי להשבית עבודה
- מסך בקבינה מול צפייה מרחוק
- תקשורת – Wi-Fi, סלולר, רדיו או כבל
- הקלטה וניהול הקלטות
- עלות ו-ROI
- צ'ק ליסט לפני סגירת ספק
- שאלות נפוצות
מצלמות הדגל שלנו לעגורנים ולאתרי בנייה
מה זה מצלמה לעגורן ולמה זה הפך לסטנדרט באתרי בנייה
מבט מצלמת העגורן לנקודת הפריקה – המנופאי רואה את המטען גם כשהוא מחוץ לשדה הראייה הישיר
מערכת צפייה לעגורן צריח בנויה משלושה רכיבים שעובדים יחד: מצלמה ממונעת בקצה הזרוע או על עגלת המנוף, משדר וידאו אלחוטי או סלולרי, ומסך תצוגה בקבינה מול עיני המנופאי. המנופאי רואה את נקודת הפריקה בזמן אמת, מבצע תקריב אופטי, ומניח את המטען בלי לחכות לקול ברדיו.
הבעיה שהמערכת פותרת נקראת blind lift, כלומר שטח מת. כל מנופאי מכיר את הרגע שבו המטען נעלם מאחורי קיר תמך, יורד לתוך פיר מעלית, או מונח במרתף שלא נראה מהקבינה. בחירת מערכת מצלמה מותאמת לאתר עושה את ההבדל בין סבב הנפה יעיל לבין עיכוב קריטי שתוקע את לוח הזמנים.
מינהל הבטיחות והבריאות התעסוקתית מדגיש שבקרה ויזואלית על תהליך ההרמה היא חלק מניהול סיכונים אחראי. מערכת צפייה לעגורן הפכה לסטנדרט לא בגלל אופנה טכנולוגית, אלא בגלל הגיון תפעולי ובטיחותי פשוט.

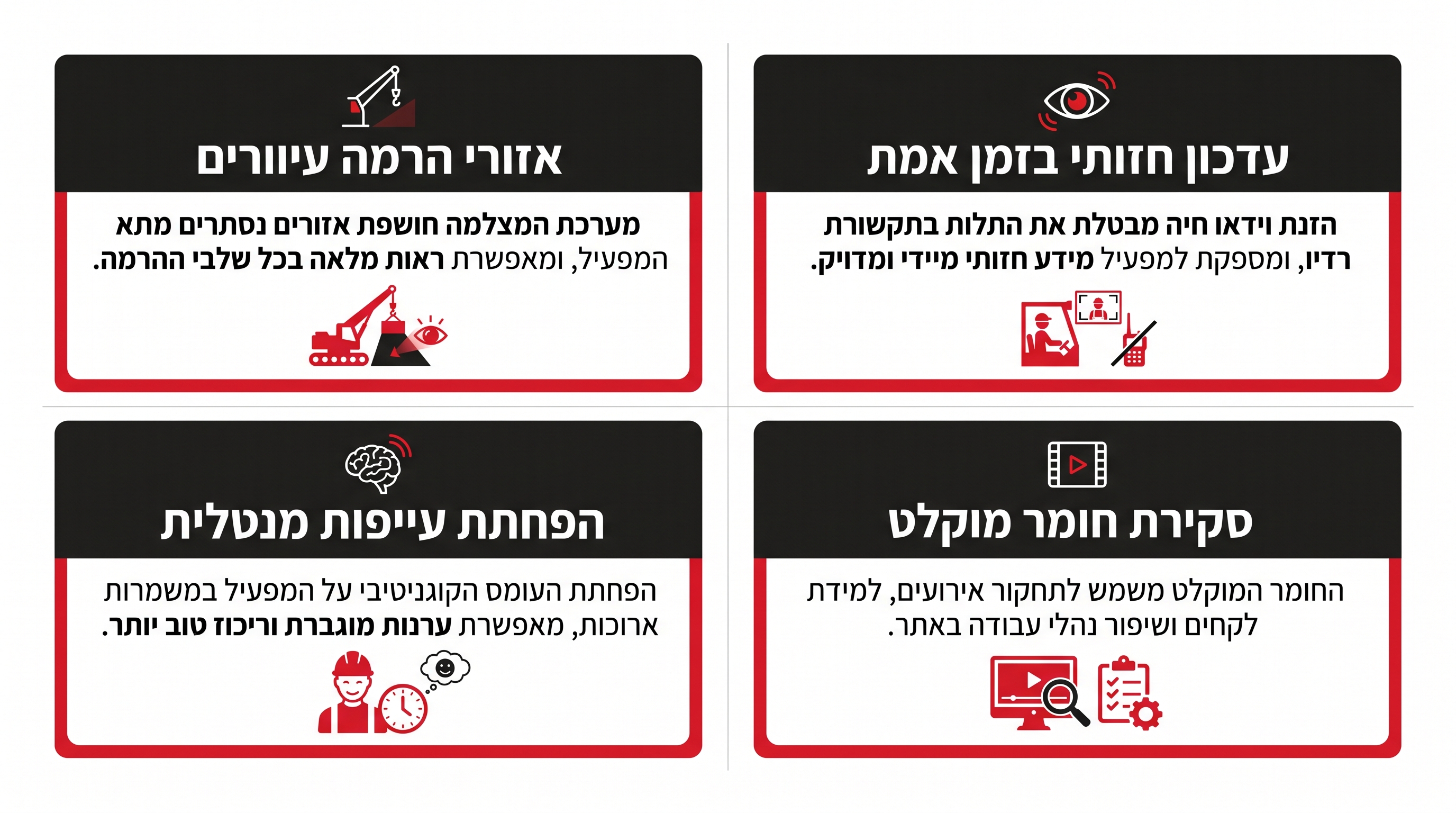

איך מצלמה לעגורן משפרת בטיחות ומפחיתה כמעט-תאונות
מצלמה למנופאי מאפשרת לזהות מכשולים, עוברי אורח באזור הפריקה, וקווי חשמל סמוכים בזמן אמת, בלי תלות מלאה באיתות ידני. מעבר לכך, המערכת מפחיתה את העומס המנטלי. מנופאי שמתרכז כל היום בפענוח אותות ידיים מתעייף, ועייפות היא מקור הטעויות בגובה.
הדו"ח הממשלתי על עגורני צריח ונפילות עגורנים באתרי בנייה מתאר את חומרת הכשלים בתחום, ופעילות מינהל הבטיחות מצביעה על מגמת עידוד של טכנולוגיות עזר למניעת תאונות הרמה. נתונים אלה הם בסיס להחלטת רכש, לא רקע כללי.
אזורים שלא רואים בלי מצלמה – דוגמאות מהשטח
שלושה תרחישים חוזרים על עצמם בכל אתר. הראשון הוא פריקה מעבר לחזית הבניין, כשהמטען מונח בצד הרחוק מהקבינה והמנופאי מאבד קשר עין מוחלט. השני הוא פריקה במרתפים וחפירות עמוקות, שבהם זווית הראייה מהגובה חסומה לחלוטין על ידי שולי הבור. השלישי הוא עבודה תחת עגורנים חופפים באתרים מרובי מנופים, מצב שבו זרוע אחת מסתירה לשנייה.
תרחישים שבהם הקלטה מסייעת לתחקור ולשיפור נהלים
צילום הווידאו אינו רק כלי בזמן אמת. הוא חומר לימוד. אחרי כמעט-תאונה, צפייה משותפת של המנופאי, האתת ומנהל העבודה בהקלטה חושפת בדיוק היכן השתבש התיאום. עקרונות הבטיחות של המוסד לבטיחות ולגהות מדגישים למידה מאירועים כדרך למנוע את הבא בתור. הקלטה איכותית הופכת כל אירוע לשיעור במקום לאשמה הדדית.
מה ההבדל בין מצלמה לעגורן לבין מצלמה למנוף
ההבדל בין פתרון עגורן צריח לבין פתרון מנוף נייד – סוג ההתקנה, הזום הנדרש והתקשורת משתנים לחלוטין
עגורן צריח הוא מבנה קבוע וגבוה. מנוף נייד או מנוף משאית עובד נמוך יותר, זז בין אתרים, ודורש כיול מהיר בכל הצבה חדשה. בגובה רב של עגורן צריח נדרשים פתרונות שידור ארוכי טווח וייצוב תמונה מתקדם כנגד רוחות עזות. במנוף נייד הדגש הוא קלות התקנה ומהירות כיול. ההתאמה המדויקת של סוג המערכת לכלי העבודה קריטית לתפקוד לאורך זמן.
יש גם הבדל באספקת חשמל. עגורן צריח מאפשר על פי רוב חיבור לתשתית קבועה ויציבה. מנוף נייד דורש פתרון נייד או חיבור למצבר הרכב. ניתן לראות את מגוון הפתרונות המותאמים בקטגוריית מצלמות אבטחה למנופים של סים קר.
| קריטריון | פתרון בסיסי – מנוף נייד | פתרון מתקדם – עגורן צריח | פתרון פרימיום – גבוהים וצפופים |
|---|---|---|---|
| זום אופטי | X10 עד X20 | X20 עד X30 | X40 ומעלה |
| מייצב תמונה | אלקטרוני בסיסי | אופטי משופר | אופטי אקטיבי מבוסס אלגוריתם |
| תקשורת מומלצת | Wi-Fi מקומי | אלחוטי ייעודי או סלולרי | אלחוטי כפול וגיבוי סלולרי |
| זמן התקנה | חצי שעה עד שעה | שעתיים עד שלוש | מתוכנן לפי פרויקט |

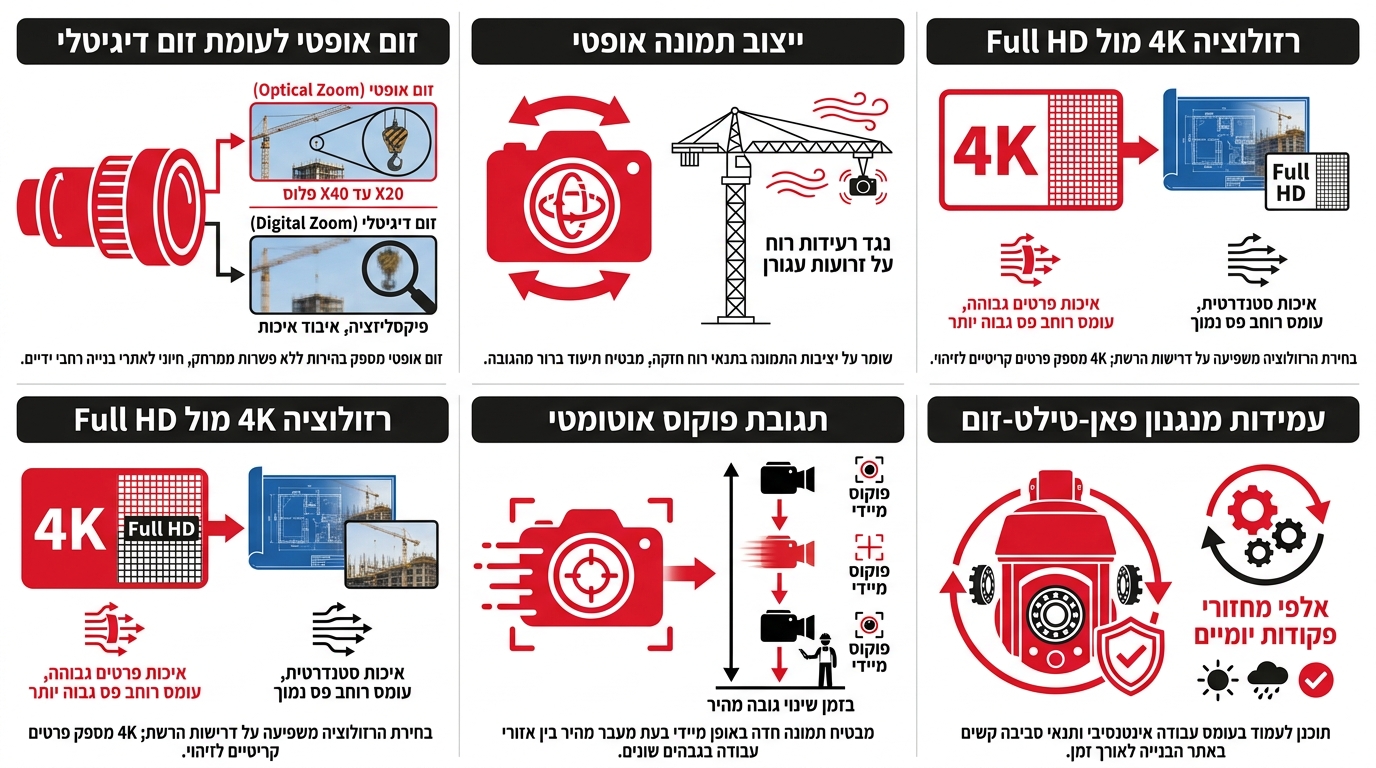

איזה מפרט באמת חשוב בבחירת מצלמת PTZ לבנייה
"כמה מגה-פיקסל יש?" זו השאלה הראשונה שכל קבלן שואל, וזו בדיוק השאלה הפחות חשובה. רזולוציה גבוהה לבדה לא תיתן תמונה ברורה מגובה 50 מטר. מה שכן ייתן הוא זום אופטי איכותי ומייצב תמונה.
מנגנון PTZ, ראשי תיבות של Pan-Tilt-Zoom, מאפשר למפעיל לשנות זווית ראייה מרחוק ולבצע תקריב מדויק לנקודת הפריקה. מצלמת PTZ לאתרי בנייה חייבת מייצב תמונה אופטי, מפני שזרוע המנוף רועדת ברוח ותמונה ללא ייצוב הופכת את המערכת לחסרת ערך בדיוק ברגעים הקריטיים.
4K מול Full HD – מתי רואים הבדל בעגורן
זום אופטי איכותי משפיע הרבה יותר על יכולת קריאת שלטים או ראיית כבלים דקים מאשר מספר המגה-פיקסל. רזולוציית 4K מכבידה על רוחב הפס ועלולה ליצור השהיה בשידור הווידאו. Full HD עם זום אופטי חזק תיתן תמונה שמישה וברורה ברוב תרחישי האתר.
למה זום דיגיטלי לא מחליף זום אופטי
זום דיגיטלי פשוט מגדיל את הפיקסלים הקיימים. התוצאה היא פיקסליזציה, תמונה מטושטשת שמאבדת מידע. זום אופטי משתמש בעדשה פיזית שמקרבת את המטען בלי לאבד חדות. בנקודת פריקה, ההבדל קובע אם המנופאי רואה את אופן הקשירה או רואה כתם.
איזה זום צריך כדי לראות את המטען מהקבינה
השוואת שדה ראייה עם זום X20 לעומת X40 – ההבדל קריטי לזיהוי קשירת מטען מגובה 60 מטר
לעגורנים בגובה של עד 50 מטר נדרש זום אופטי מינימלי של X20 עד X30. לעגורנים גבוהים יותר, X40 ומעלה הוא לא שדרוג – הוא תנאי מינימום לראיית מה שמתרחש בנקודת הפריקה. זום אופטי גבוה מאפשר לזהות את אופן קשירת המטען, הידוק שאקלים, והתנהגות העובדים על הקרקע בבטחה.
צ'ק ליסט בדיקת זום בשטח לפני סגירה
- קריאות שלטים קטנים מהגובה המקסימלי של העגורן
- מהירות מיקוד אוטומטי בעת שינוי גובה מהיר
- יציבות הפוקוס בזמן תנועת המנוף – פוקוס שרץ בכל סיבוב מעיד על מערכת שלא בשלה
האם מצלמה לעגורן עובדת בלילה, בגשם ובאבק
אבק מלט, בוץ, לחות, שינויי טמפרטורה קיצוניים ורוחות – זו סביבת העבודה של מצלמה בראש עגורן, והיא אכזרית. מצלמה ביתית פשוטה תיכשל שם תוך שבועות. מצלמה מוקשחת לאתר בנייה נבנית לעמוד בזה.
המדד המרכזי הוא דרגת ההגנה לפי תקן IP. IP66 מגן מפני סילוני מים חזקים, ו-IP67 מוסיף הגנה מפני טבילה זמנית. בסביבת אבק רטוב של אתר בנייה, אין לרדת מ-IP66 כדרישת מינימום.
איך למנוע סינוור מאורות אתר בלילה
אתר בנייה בלילה מואר בפנסי הלוגן עוצמתיים שמסנוורים מצלמה רגילה. טכנולוגיית WDR, ראשי תיבות של Wide Dynamic Range, מאזנת בין אזורים מוארים מאוד לאזורים חשוכים בתוך אותו פריים. בשילוב אינפרה-אדום חכם, המנופאי מקבל תמונה ברורה גם כשפנס אתר מכוון ישירות לעדשה.
תחזוקה מונעת לעדשה ולבית המצלמה
עדשה מלוכלכת היא מצלמה עיוורת. שגרת ניקוי שבועית קבועה שומרת על חדות העדשה לאורך זמן. אין להמתין שהתמונה תיהפך לעכורה לפני שמנקים. מערכות שטיפה מובנות, כשקיימות, מפשטות את שמירת ראיית הלילה האופטימלית.
איך מתקינים מצלמה על עגורן צריח בלי להשבית עבודה
עגורן מושבת שווה הפסד של אלפי שקלים לשעה. הפתרון הוא תכנון מקדים. ביצוע ההתקנה בשעות שבהן הפעילות באתר נמוכה, כמו שעות הבוקר המוקדמות או סוף יום עבודה, מצמצם את ההשבתה למינימום.
שימוש בחבקים ייעודיים לזרוע המנוף ובמעגנים מובנים מאפשר קיבוע מהיר ובטוח בלי ריתוך ובלי פגיעה פולשנית בקונסטרוקציה של העגורן. התקנה נכונה לוקחת שעתיים עד שלוש, לא יום עבודה שלם.
תכנון נקודת התקנה – גובה, זווית, והימנעות מחסימות
בעגורן צריח, המיקום המועדף הוא בקצה הזרוע או על עגלת המנוף, כך שהמצלמה רואה ישירות את נקודת ההנפה והפריקה. מיקום מתחת לקבינה מתאים לכיסוי בסיס העגורן. יש לבחון את הזוויות לפני הקיבוע הסופי, כדי להימנע מחסימות של כבלים או חלקי הזרוע עצמה.
צ'ק ליסט מסירה לפני הפעלה
- כיול טווח התנועה המלא של המצלמה בכל הצירים
- בדיקת חיבורי החשמל והתראות המערכת
- בדיקת איכות השידור למסך בקבינה בתנאי רוח
- אימות שאין הפרעות בקרבת מערכות הבקרה של העגורן
מסך בקבינה או צפייה מרחוק דרך נייד
שני דפוסי ממשק עיקריים משרתים שני אנשים שונים. מסך קבוע בקבינה משרת את המנופאי. צפייה דרך נייד משרתת את מנהל העבודה. הטעות הנפוצה היא לחשוב שצריך לבחור רק אחד מהם.
מסך קבוע בקבינה, בדרך כלל שבעה עד עשרה אינץ', נותן למנופאי גישה מיידית לתמונה בלי להחזיק מכשיר ביד בזמן תמרון קשה. מנופאי שמשחק עם טלפון תוך כדי הנפה הוא סכנה. המודל הנכון הוא שילוב – המנופאי רואה את נקודת הפריקה במסך הייעודי שלו, ובמקביל מנהל העבודה מקבל גישה עצמאית לניהול האתר מרחוק.
ניהול הרשאות – מנופאי, מנהל עבודה, קב"ט, הנהלה
לא כל אחד צריך את אותה רמת גישה. מנופאי מקבל שליטה מלאה ב-PTZ, מנהל עבודה מקבל צפייה בלבד, והנהלת החברה מקבלת גישה ליומן ההקלטות. ניהול הרשאות מסודר גם תומך בעמידה בהנחיות רשם מאגרי מידע בנושא מצלמות במקום העבודה, נושא שאין לזלזל בו.

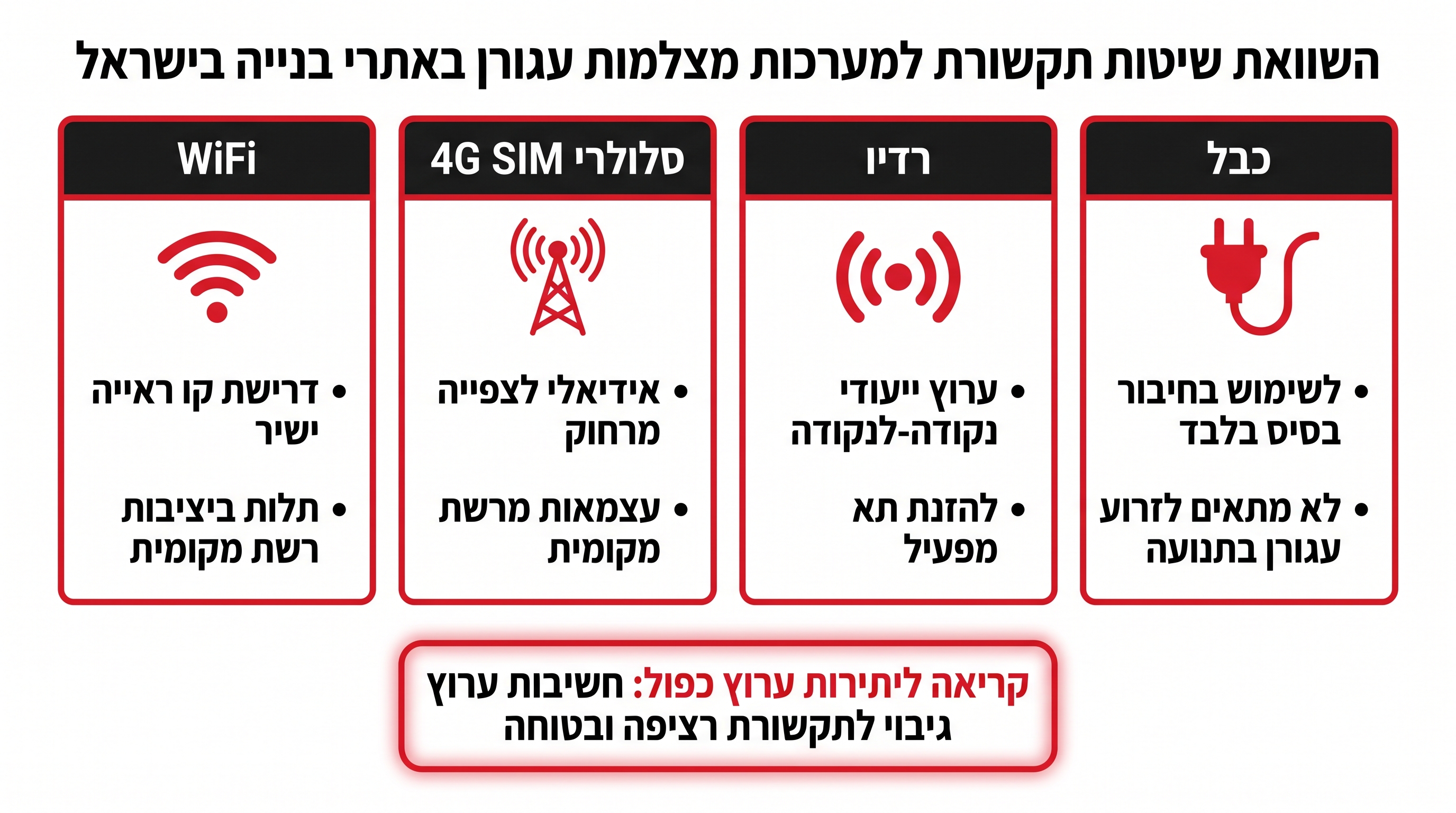

תקשורת במצלמה לעגורן – Wi-Fi, סלולר, רדיו או כבל
אפשרויות התקשורת למערכת עגורן – כל אתר דורש שילוב שונה בהתאם לגיאוגרפיה ולצפיפות הבנייה
רשת אלחוטית מקומית, Point-to-Point Wi-Fi, יציבה מאוד אך דורשת קו ראייה ישיר בין המשדר למקלט. תקשורת סלולרית 4G היא הפתרון האידיאלי לחיבור המערכת לאינטרנט ולצפייה מרחוק בלי תלות ברשת מקומית. חיבור קווי פחות מתאים לזרוע המנוף עצמה בשל חשש מקריעה ושפשוף כבלים בתנועה, אך משמש לחיבור בסיס המנוף לתשתית האתר.
תרחישי אתר נפוצים והפתרון המתאים
אתר קטן ומישורי עובד מצוין על Wi-Fi מקומי. פרויקט תת-קרקעי עמוק דורש שילוב של תקשורת סלולרית עם הגבר נקודתי, כי בטון חוסם אותות. ככל שהאתר צפוף ומורכב יותר, כך גדלה הנטייה לטובת פתרון סלולרי או היברידי. לפתרונות מצלמות לציוד מכני הנדסי עם תקשורת מובנית ניתן לראות את המגוון הזמין.
למה חשוב ערוץ תקשורת גיבוי
תקשורת שנופלת באמצע הנפה היא סיכון בטיחותי. מערכות בעלות ערוצי תקשורת דואליים – אלחוט מקומי ייעודי לשידור המיידי לקבינה, לצד קו סלולרי נפרד לצפייה מרחוק – מבטיחות שאם ערוץ אחד נופל, השני ממשיך. המצלמה צריכה לעבוד תמיד.
האם המערכת מקליטה, ולכמה זמן
כן, והשאלה האמיתית היא איך משתמשים בזה נכון. הקלטה היא כלי לניהול סיכונים ולתחקור צווארי בקבוק בתהליכי פריקה. היא גם כיסוי משפטי במקרה של תביעות נזקי רכוש או פגיעות גוף, ובאתר בנייה כאלה לא חסרות.
מדיניות שמירת קבצים צריכה להיות מוגדרת מראש. ההקלטה הופכת מנכס לנטל אם אף אחד לא יודע מה נשמר ולכמה זמן.
מדיניות שמירת הקלטות מומלצת
שמירת חומרים לטווח של 14 עד 30 ימים, עם שקילת גיבוי בענן מאובטח לאירועים חריגים, מכסה את רוב הצרכים של תחקור ותביעות. שמירה ארוכה מדי מעלה שאלות פרטיות ומכבידה על תשתית האחסון. שמירה קצרה מדי מותירה אתכם חשופים.

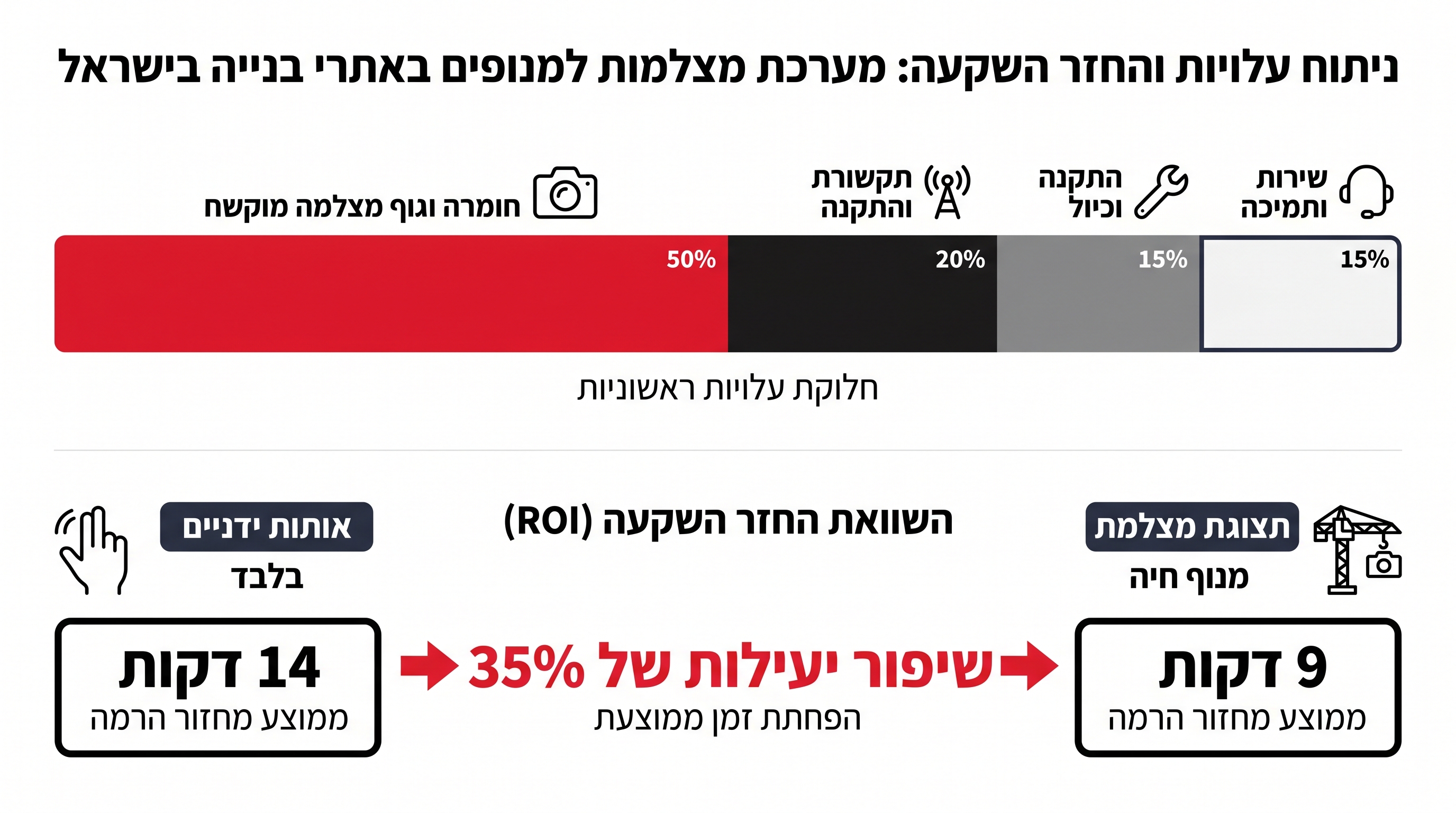

כמה עולה מצלמה לעגורן ומה משפיע על המחיר
המחיר נע בטווח רחב, ולא במקרה. הגורמים המשפיעים העיקריים הם טווח הזום האופטי, רמת הקישוריות כולל סלולר מובנה, קיום מערכות ניקוי עדשה אוטומטיות, ורמת התמיכה וזמינות טכנאים. זום אופטי גבוה ועמידות תעשייתית מעלים מחיר, אבל הם מה שמבדיל מצלמה ששורדת שנה ממצלמה ששורדת חודש.
| גורם עלות | חלק מההשקעה | למה זה משנה |
|---|---|---|
| רכיבים ומצלמה קשוחה | כ-50% | קובע עמידות ואיכות תמונה לאורך זמן |
| תקשורת וזיווד | כ-20% | קובע יציבות שידור ומניעת ניתוקים |
| התקנה וכיול | כ-15% | קובע את שדה הראייה האפקטיבי בפועל |
| שירות ותמיכה | כ-15% | קובע מהירות חזרה לעבודה אחרי תקלה |
איך לחשב ROI – זמן מחזור הנפה, פחות טעויות, פחות עצירות
בפרויקטים שתועדו, זמן סבב הנפה הממוצע ירד מ-14 דקות באיתות ידני בלבד ל-9 דקות עם צפייה מתוך עגורן חיה. שיפור של כ-35% ביעילות השינוע. קיצור של דקה אחת בסבב ממוצע מצטבר לעשרות שעות עבודה חודשיות של צוות השטח והמנוף. בפועל זה אומר שמערכת איכותית מחזירה את ההשקעה בתוך חודשים בודדים.
מה לבדוק לפני שסוגרים ספק – צ'ק ליסט מסחרי
ספק שמוכר מערכת זולה עשוי להשאיר אתכם שלושה שבועות ללא שירות כשמשדר נשרף ממתין לחלף מחו"ל. שלושה שבועות של עגורן בלי צפייה, כלומר שלושה שבועות של עבודה אטית ומסוכנת יותר.
הנושאים לבדיקה לפני חתימה על ספק, לפי סדר חשיבות:
- SLA – הסכם רמת שירות: מהירות תגובת טכנאי במקרה תקלה קובעת כמה מפסידים
- זמינות חלקי חילוף בארץ: כבלים, מגברים ומשדרים חייבים להיות במלאי מקומי
- דרגת אטימות: IP66 לפחות, אין להתפשר
- זום אופטי מינימלי: לפי גובה העגורן הספציפי של הפרויקט
- הדרכת מפעיל: מובנית במחיר, לא כעלות נוספת
